Спецификации на чертежах по гост (формы и правила заполнения)

Какие документы необходимо составлять?

Дизайнер составляет ряд бумаг для предоставления контрольным службам.

Среди них:

технологические карты;
СОКК — схемы операционного контроля качества (составляется на все произведенные работы);
СНиП «Организация, производство, приемка работ».

По этим документам инспектор проводит контроль:

качества материалов, расход;
расположения всех деталей здания согласно чертежам;
соответствие предварительных расчетов действительности.

Состоят СОКК из 4 частей:

Список контролируемых операций. А также документом определяется метод проведения контроля, назначается ответственный за эту процедуру человек.
Технические требования, применимые к ряду строительных и монтажных работ; список допустимых отклонений по стандартам.
Порядок проведения всех работ и требования, которые надо соблюдать.
Требования к материалам, изделиям и их деталям, качеству, характеристикам со ссылкой на пункты ГОСТа.

В чем разница между ЕСКД и ГОСТ?

Оформление чертежей ставит в тупик первокурсников и второкурсников. Многие студенты не понимают, на какие документы стоит прежде всего опираться при создании чертежа. Преподаватели говорят о двух видах правил, которые следует изучить: ЕСКД и ГОСТ.

Расшифровывается ЕСКД как единая система конструкторской документации.

ГОСТ – это государственный общесоюзный стандарт.

На самом деле разницы между этими двумя понятиями нет

Но важно понимать, что. ЕСКД – это общая система, в которой собраны все нормативные документы, правила, требования от начала работ до момента до их окончания (например, до момента сдачи объекта заказчику)

ЕСКД – это общая система, в которой собраны все нормативные документы, правила, требования от начала работ до момента до их окончания (например, до момента сдачи объекта заказчику).

Другими словами, можно сказать, что ГОСТы – это части ЕСКД. В ГОСТах описываются общие правила создания и ведения документации на производстве, правила оформления чертежей, схем, содержания документов, которые необходимы для выполнения работ.

Таким образом, студенты при оформлении чертежей должны придерживаться современных ГОСТов.

5.3. Планы этажей

5.3.1. При выполнении плана этажа положение мнимой горизонтальной секущей плоскости разреза принимают на уровне оконных проемов или на 1/3 высоты изображаемого этажа.

В случаях, когда оконные проемы расположены выше секущей плоскости, по периметру плана располагают сечения соответствующих стен на уровне оконных проемов.

5.3.2. На планы этажей наносят:

а) координационные оси здания (сооружения);

б) размеры, определяющие расстояния между координационными осями и проемами, толщину стен и перегородок, отметки участков, расположенных на разных уровнях, другие необходимые размеры;

в) линии и обозначения разрезов. Линии разрезов проводят, как правило, с таким расчетом, чтобы в разрез попадали проемы окон, наружных ворот и дверей, лестничные клетки, шахты лифтов, балконы, лоджии и т.п.;

г) позиции (марки) элементов здания (сооружения), заполнения проемов ворот и дверей (кроме входящих в состав щитовых перегородок), перемычек, лестниц и др.

Позиционные обозначения проемов ворот и дверей рекомендуется указывать в кружках диаметром 5 — 7 мм;

д) обозначения узлов и фрагментов планов;

е) наименования помещений, их площади, категории по взрывопожарной и пожарной опасности (кроме жилых зданий).

Площадь проставляют в нижнем правом углу помещения и подчеркивают. Категорию помещения по взрывопожарной и пожарной опасности проставляют под его наименованием в прямоугольнике.

Для жилых зданий, при необходимости, на планах указывают тип и площадь квартир, при этом сведения рекомендуется приводить в соответствии с рисунком 1.

Рисунок 1

Допускается наименования помещений, их площади и категории приводить в экспликации помещений по форме 2 (приложение А). В этом случае на планах вместо наименований помещений проставляют их номера. Для жилых зданий экспликацию помещений, как правило, не выполняют;

ж) границы зон передвижения технологических кранов (при необходимости);

и) расположение санитарно-технического оборудования (при необходимости).

5.3.3. Встроенные помещения и другие участки здания (сооружения), на которые выполняют отдельные чертежи, изображают схематично сплошной тонкой линией с показом несущих конструкций.

5.3.4. Площадки, антресоли и другие конструкции, расположенные выше секущей плоскости, изображают схематично тонкой штрихпунктирной линией с двумя точками.

5.3.5. Примеры выполнения планов этажей зданий приведены на рисунках Б.1 и Б.2 (приложение Б).

5.3.6. Для зданий со стенами из кирпича или мелких блоков выполняют, при необходимости, кладочные планы.

На кладочном плане изображают план кладки стен, перегородок, колонн, столбов и других элементов, возводимых из кирпича или мелких блоков, оконные и дверные проемы, отверстия, вентиляционные каналы и дымоходы, ниши, борозды и т.п. Схематично сплошными тонкими линиями изображают лестницы, шахты лифтов, балконы, лоджии.

На кладочном плане указывают сведения в соответствии с перечислениями а) — д) 5.3.2, обозначают участки кладки, армируемые арматурными сетками и стержнями, и приводят указания о размещении сеток и стержней в кладке. В дополнение к кладочному плану выполняют план перемычек, на котором указывают позиции (марки) перемычек в местах их укладки.

5.3.7. К планам этажей выполняют:

— ведомость перемычек по форме 3 (приложение А).

— спецификации заполнения элементов оконных, дверных и др. проемов, сборных перегородок, перемычек, замаркированных на планах, разрезах и фасадах, — по форме 7 или 8 приложения Ж ГОСТ 21.101;

— другие ведомости по усмотрению разработчика (например, ведомость отверстий для инженерных коммуникаций).

5.3.8. Примеры выполнения ведомости и спецификации элементов перемычек приведены на рисунках В.1 и В.2 (приложение В).

Пример выполнения спецификации элементов заполнения проемов приведен на рисунке В.3 (приложение В).

Что заносить в схему

Согласно ГОСТ существует заранее проработанная форма, предназначенная для заполнения спецификации. В ней учитывается наличие всех необходимых граф для внесения параметров изделий. Есть категория обязательных наименований, которые нельзя удалять из формы. В некоторых случаях их бывает вполне достаточно для базового описания ситуации. Если же нужно указать какие-либо специфические данные, для такого рода информации допускается добавление вспомогательных граф.

В целом в схему заносятся следующие параметры:

номер пункта;
наименование изделия;
количество единиц.

Дополнительно могут указываться конкретные единицы измерения, вес предметов, записанных в спецификации, конкретная марка или модель.

Для дверных проемов обычно в перечень спецификации входят всего несколько составляющих. В первую очередь – это, конечно же, полотно и коробка двери либо арка. Дополнительно к ним могут приписываться доборы, порожек и наличники, а также другие элементы оформления проема. В некоторых случаях в описи присутствуют также отдельные фрагменты самого полотна. Например, это могут быть стекла и витражи. В форму также необходимо записывать защитные конструкции, такие как решетки и подъемные роллеты.

Пример оформления спецификации дверей согласно ГОСТ

Теплотехнический расчет ограждающих конструкций теплого чердака Чердачное перекрытие

Требуемое сопротивление теплопередаче
перекрытия теплого чердака:

Ro gf =nRo reg ,

где Ro reg – нормируемое сопротивление теплопередаче
покрытия по СНиП (табл. 4).

n– коэффициент, определяемый
по формуле:

n = (t int — t
int g)/(t
int — t
ext),

где t int g – расчетная температура в чердаке, °С,
устанавливаемая по расчету теплового
баланса для 9-этажных зданий 15°С.

Проверяют условие для перекрытия:

где Δt = (t int
— t int g)/(Ro gf
α int).

Градус-сутки отопительного периода:

Dd= (t int -t ht)z ht

где t int
— расчетная температура внутреннего
воздуха;

t ht
иz ht — средняя температура и продолжительность
(сут.) периода со среднесуточной
температурой воздуха.

Нормируемое сопротивление теплопередаче
покрытия:

где а = 0,00045, b= 1,9 для теплого
чердака по СНиП (табл. 1б).

Сопротивление теплопередаче:

R 0
Rreg gf =1/α int +R k +1/α ext

где α int
= 8,7 Вт/(м 2 °С) — коэффициент
тепловосприятия внутренней поверхности
чердачного перекрытия (принимается по
СНиП , табл. 4);

α ext = 12 Вт/(м 2 °С) — коэффициент
тепловосприятия наружной поверхности
чердачного перекрытия для теплого
чердака (принимается по СНиП , табл.
6);

Rreg gf =
aDd +b = 0,00045х4823,1+1,9 =
4,070(м 2 °С/Вт)

n= (t int — t
int g)/(t
int — t
ext) =
(20-15)/(20+26) = 0,1087

Ro gf
=0,4425(м 2 °С/Вт)

Δt = (t int — t
int g)/(Ro gf
α int)
= (20-15)/0,4425х8,7 = 1,299

R 0
Rreg gf
=1/α int +R k +1/α ext

Rk= 4,070-0,115-0,083 = 3,872

Rk= R 1 +
R 2 +
R 3 +
R 4 +
R 5

R 2 =
Rk – R 1 –
R 3 –
R 4 —
R 5 =
3,872-0,016-0,029-0,142-0,016 = 3,669(м 2 °С/Вт).

δ 2 =λ 2 хR 2
= 0,046х3,669 = 0,169 м.

Принимаем δ 2 =0,170 м.

Таблица 4.2

Принимаем толщину утеплителя чердачного
перекрытия 170 мм.

При строительстве любого типа здания одним из основных документов, устанавливающих план конструкции, является форма спецификации элементов заполнения проемов. Он указывает на перечень необходимых предметов, их конструкционные особенности, размеры и прочие характеристики. На этот счет существуют даже отдельно выделенные стандарты ГОСТ, они касаются в первую очередь правил оформления спецификации и принципа подачи необходимой информации.

Спецификация элементов заполнения проемов используется при строительстве любых сооружений

Наши события

12 июля 2022, 17:39
RusCable Insider #274 — Энергия Подольсккабель. Антарктический кабель. Cable Justice и кабельщики теперь в плюсе

12 июля 2022, 17:22
LEKRON: Технология производства и качественное сырье — ключевые факторы успеха

11 июля 2022, 12:20
Рынок просел. Куда двигаться дальше?

11 июля 2022, 12:05
ПОДОЛЬСККАБЕЛЬ: энергия нефтедобычи. Серия 1. Александр Ройх и музей завода. История и современность

7 июля 2022, 17:40
RusCable Live — Со вкусом плюса. Эфир 8.07.2022

7 июля 2022, 15:16
RusCable Insider #273 — Визиты АЭК на Смоленскэлектрокабель и Конкорд. Новый выпуск Эксперт.Аналитики. Разбор смертельных инцидентов. Большое интервью с IPPON

ГОСТ 21.501−2011 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей»

СПДС GraphiCS — сертифицированное программное обеспечение

1. Область применения
2. Нормативные ссылки
3. Термины и определения
4. Общие положения
5. Архитектурные решения
6. Конструктивные решения
7. Рабочая документация на строительные изделия
Приложение А (рекомендуемое)
Приложение Б (справочное)
Приложение В (справочное)
Приложение Г (справочное)
Приложение Д (справочное)
Приложение Е (справочное)
Приложение Ж (справочное)
Приложение И (справочное)
Приложение К (справочное)
Приложение Л (справочное)
Приложение М (справочное)
Приложение Н (справочное)
Приложение П (справочное)
Приложение Р (справочное)
Приложение С (справочное)
Приложение Т (справочное)

Какие пункты заносятся в схему и кем?

В каждой строительной компании есть проработанная форма с нужным количеством строк и столбцов для внесения данных строительных проектов. Среди перечня категорий есть несколько обязательных — их удалять запрещено. Стандартной формы достаточно для базового описания, а вот для обозначения специфических данных графы нужно добавлять.

В форму заносятся такие данные:

номер пункта — последовательное перечисление, начинается с 1;
полное название детали;
количество одинаковых изделий.

Спецификация может быть дополнена, если в этом есть необходимость:

определенными единицами измерения;
указанием веса продукции;
маркой;
производителем;
моделью.

А также при заполнении учитываются дополнительные элементы, например, наличники, доборы, стекла или витражные вставки, решетки и подъемные роллеты.

По стандартам, в документации должна присутствовать еще одна важная дополнительная графа — «Примечания». Здесь, можно делать пометки относительно строительных проектов, которые не были вписаны в колонки, но имеют весомое значение.

К таким данным относятся:

ширина, высота и длина конструкции;
полный вес деталей;
габариты обрамления проема;
материал, который будет использован для заполнения;
цена.

Оформлением Спецификаций занимается строительная компания. Дизайнер, предоставляющий документы, должен иметь специальное образование, знать стоимость материалов, уметь пользоваться компьютерными программами Автокад и Архикад. Этот же человек занимается оформлением ряда других важных бумаг, входящих в проектную документацию.

Спецификация оформляется на отдельном листе бумаги со стандартной рамкой. Чертится специальным карандашом сетка. Размеры строк и столбцов указаны в ГОСТ. После приступают к внесению информации в таблицу.

Спецификация раскрывает полную картину строящегося здания, охватывает список работ, предоставляет список дополнительных материалов. Это удобно при необходимости подробной сметы для предоставления заказчику. Оформлять документы должен профессионал.

ГОСТ 2.004-88 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 19.105-78 Единая система программной документации. Общие требования к программным документам
ГОСТ 19.202-78 Единая система программной документации. Спецификация. Требования к содержанию и оформлению
ГОСТ 3.1201-85 Единая система технологической документации. Система обозначения технологической документации
ГОСТ 2.104-2006 Единая система конструкторской документации. Основные надписи
ГОСТ 2.611-2011 Единая система конструкторской документации. Электронный каталог изделий. Общие положения
ГОСТ 2.612-2011 Единая система конструкторской документации. Электронный формуляр. Общие положения
ГОСТ 2.501-2013 Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений
ГОСТ 2.051-2013 Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.602-2013 Единая система конструкторской документации. Ремонтные документы
ГОСТ 2.053-2013 Единая система конструкторской документации. Электронная структура изделия. Общие положения
Федеральный закон 162-ФЗ О стандартизации в Российской Федерации
ГОСТ 2.124-2014 Единая система конструкторской документации. Порядок применения покупных изделий
ГОСТ 2.055-2014 Единая система конструкторской документации. Электронная спецификация. Общие положения
ГОСТ 2.058-2016 Единая система конструкторской документации. Правила выполнения реквизитной части электронных конструкторских документов
ГОСТ Р 15.301-2016 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 2.105-2019 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ Р 2.601-2019 Единая система конструкторской документации. Эксплуатационные документы
Показать все

Заполнение спецификации чертежа

ГОСТ 2.106 – 96

Любое функциональное изделие состоит из набора предметов собранных между собой в единое целое. Для того чтобы понять из чего состоит тот или иной узел, разработанный конструкторским коллективом, необходимо располагать информацией о его составе. В книгах для того чтобы отыскать нужную страницу предусмотрено оглавление, которое отображает всё её содержание в виде списка разделов и параграфов. Изделие же состоит из определённого количества деталей и узлов, число которых зачастую превышает общую сумму страниц в среднестатистической книге. Основой для отображения структуры того или иного изделия, является лист формата А4, на котором воспроизводятся необходимые данные в порядке установленном стандартом. Документ, систематизирующий номенклатуру изделия, называется «спецификация».

Спецификация, форма 1 и 1а

Конструкторская спецификация, которая по своему содержанию превосходит объём информации умещающейся на одном листе, расширяется на последующие листы формы 1а. На верхней картинке справа изображён образец спецификации. Образцы спецификаций можно скачать здесь.

Допускается выполнять спецификации на сборочных чертежах совместно с изображением сборки, в случае если число деталей позволяет это сделать.

В спецификации соблюдается следующая иерархия записи расположения документов:

документация
комплексы
сборочные единицы
детали
стандартные изделия
прочие изделия
материалы
комплекты

Документация – это комплект документов, который включает в себя ряд данных в графической и текстовой форме. В состав документации входят такие документы как: монтажный чертеж, сборочный чертеж, пояснительная записка, схема, паспорт, технические условия и т. д.

Комплексы – совокупность документов формирующих одно целое.

Сборочные единицы – это составляющие общей сборки, которые в свою очередь сами состоят из отдельных элементов и подлежат сборочным операциям таким как, запрессовка, сварка, пайка, склеивание, клёпка и др.

Детали – это изделия, изготовляемые из однородного материала без применения сборочных операций.

Стандартные изделия – изделия, примененные по стандартам:

государственным
отраслевым
республиканским
стандартам предприятий

Прочие изделия – изделия, примененные не по стандартам, а по техническим условиям.

Материалы – все материалы, непосредственно входящие в специфицируемое изделие.

Последовательность записи рекомендуется выполнять в соответствии с нижеперечисленной структурой:

металлы черные
металлы цветные
кабели, провода и шнуры
пластмассы
материалы текстильные и бумажные
лесоматериалы
материалы из резины и кожи
минеральные материалы, стеклянные и керамические
химикаты, нефтепродукты, лаки и краски
материалы прочие

Запись наименований определённого вида материала уславливается производить в алфавитном порядке, а в рамках того или иного наименования – в порядке возрастания размеров или других свойственных технике величинам.

Комплект – не меньше двух единиц изделий, представляющих из себя группу документов, предназначенных для выполнения вспомогательных функций, которые непосредственно входят в классифицируемое изделие и поставляются вместе с ним.

Последовательность формирования записи выглядит следующим образом:

ведомость эксплуатационных документов
ведомость документов для ремонта
комплект монтажных частей
комплект сменных частей
комплект запасных частей
комплект инструмента и принадлежностей
комплект укладочных средств
прочие комплекты (за присвоенными им наименованиями)
упаковка

ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы:

С – со спаренными створками и дверными полотнами;

Р – с раздельными створками и дверными полотнами.

1.2. Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать:

для жилых зданий – указанным на черт. 1 и в приложении 1;

для общественных зданий – указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.

1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М-100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей – шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).

1.5. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком – в негативном изображении.

1.6. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.

Пример условного обозначения окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок:

ОС 15-9 ГОСТ 11214-86

То же, с левой навеской створок:

ОС 15-9Л ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм:

БС 22-9 ГОСТ 11214-86

То же, окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В):

ОР 18-18В ГОСТ 11214-86

То же, в негативном изображении:

ОР 18-18ВН ГОСТ 11214-86

То же, окна типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОС 15-13,5 ГОСТ 11214-86

То же, правой балконной двери типа С для проема высотой 22 и шириной 7,5 дм с правой навеской полотна:

БС 22-7,5 ГОСТ 11214-86

То же, левой балконной двери:

БС 22-7,5Л ГОСТ 11214-86

Система обозначения чертежей

Для всех отраслей машиностроения и приборостроения по ГОСТ 2.201-80 установлены две системы обозначения чертежей: первая — обезличенная, вторая — предметно-обезличенная. Основой обезличенной системы является единый классификатор, в котором каждое изделие, деталь, сборочная единица закодированы определенным номером.

Первые четыре знака (рис. 4) определяют индекс организации-разработчика. Этот индекс может состоять из букв или букв и цифр. Последующие шесть знаков дают классификационную характеристику изделия, определяемую по классификатору. Три последних знака — порядковый регистрационный номер.

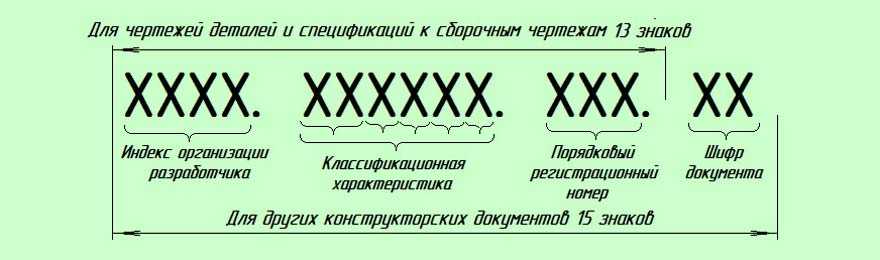

Рис. 4. Система обозначения чертежей

В предметно-обезличенном варианте обозначений вместо индекса организации-разработчика проставляется индекс изделия. Как видно из схемы (рис. 4), классификационная характеристика по единому классификатору остается та же. Она позволяет быстро находить изделия с данной характеристикой, а также обеспечивает использование документации на ранее выпущенные изделия.
Подробные сведения о системе обозначения чертежей в ГОСТ 2.201-80.

На сборочном чертеже в условиях учебного заведения рекомендуется в соответствии с обозначениями всего изделия в целом присвоить обозначения и составным частям.
Например, подъемный кран с индексом ПК02 обозначается ПК02.00.00.00; одна из сборочных единиц подъемного крана — блок направляющий — с номером 06 обозначается ПК02.06.00.00; одна из деталей блока направляющего — планка — с номером 04 обозначается ПК02.06.00.04; одна из сборочных единиц блока направляющего — ролик с запрессованной в него втулкой — с номером 01 обозначается ПК02.06.01.02 и т. п.

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Карта раздела
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

5.3 Составление Спецификации к основному комплекту рабочих чертежей путей железнодорожных (марки ПЖ)

Спецификацию оборудования,
изделий и материалов к основному комплекту рабочих чертежей марки ПЖ составляют
согласно общим положениям и правилам, изложенным в и настоящих рекомендаций, с учетом
нижеследующих особенностей.

5.3.1 Спецификацию, как
правило, делят на разделы:

— устройства верхнего
строения пути;

— устройства водоотводные,
укрепительные и защитные.

Если требуется выделение
ресурсов по отдельным видам устройств, то раздел «Устройства водоотводные,
укрепительные и защитные» делят на подразделы:

— устройства водоотводные;

— устройства укрепительные;

— устройства защитные.

5.3.2 Оборудование, элементы железнодорожного пути
(изделия) и материалы в разделе «Устройства верхнего строения пути» записывают
по группам в следующей последовательности:

— оборудование;

— элементы пути;

— знаки путевые и сигнальные;

— материалы.

В группу «Элементы пути»
включают оборудование, рельсы железнодорожные, рельсы контррельсовые, переводы
стрелочные, брусья стрелочных переводов, шпалы, противоутоны, .устройства
тормозные, упоры путевые, лотки междушпальные и др. изделия (устройства),
предусмотренные рабочими чертежами. В Спецификацию не включают элементы
рельсовых скреплений (болты, гайки, шайбы, костыли и др.).

В группу «Знаки путевые и
сигнальные» включают знаки: пикетные, километровые, уклоноуказателей,
запрещающие, предупредительные, номеров стрелок, предельных столбиков и др.
знаки, предусмотренные рабочими чертежами, а также опоры (фундаменты) под них
из сборных конструкций.

В группу «Материалы» включают
щебень, гравий, песок, цемент и (или) бетон, краску и др. основные материалы,
необходимые для производства строительно-монтажных работ по устройству верхнего
строения пути.

5.3.3 Элементы водоотводных,
укрепительных и защитных устройств (изделия) и материалы в разделе «Устройства
водоотводные, укрепительные и защитные» записывают но группам в следующей
последовательности:

— элементы водоотвода из
сборных конструкций;

— трубопроводы дренажные;

— элементы укрепления
земляного полотна из сборных конструкций;

— элементы защиты пути из сборных
конструкций;

— элементы озеленения;

— другие элементы (изделия)
водоотводных, укрепительных и защитных устройств;

— материалы.

В группы «Элементы
водоотвода», «Элементы укрепления земляного полотна» и «Элементы защиты пути»
включают элементы сборных конструкций (блоки и плиты лотков; плиты, упоры
укрепления земляного полотна; щиты, стойки, опоры, фундаменты под них и др.
изделия, предусмотренные рабочими чертежами).

В группу «Трубопроводы
дренажные» включают трубопровод по каждому диаметру, с указанием в графе 2
наименования труб и обозначения документа на трубы.

В группу «Элементы
озеленения» включают деревья, кусты, семена, удобрения.

В группу «Материалы» включают
щебень, гравий, песок, цемент и (или) бетон и др. основные материалы, необходимые
для производства строительно-монтажных работ по устройству водоотвода,
укрепления и защиты земляного полотна.

5.3.4 В Спецификации
принимают следующие единицы измерений:

— оборудование
железнодорожное, переводы стрелочные, противоугоны, упоры путевые, брусья
стрелочных переводов, шпалы, знаки путевые и сигнальные, плиты, лотки, щиты и
др. элементы сборных конструкций, а также деревья, кусты — шт;

— рельсы железнодорожные,
рельсы контррельсовые — м или км;

— трубопроводы дренажные — м;

— щебень, гравий, песок,
бетон — м3;

— семена, удобрения, другие
материалы (например, цемент, краска) — кг или т.

5.3.5 Пример составления
(заполнения отдельных позиций) спецификации оборудования, изделий и материалов
к основному комплекту рабочих чертежей марки ПЖ приведен в .

Разработка занятия по технической графике на тему»Разработка спецификации сборочного чертежа».»

Практическая работа

Разработка спецификации сборочного чертежа.

Цель работы:

Изучение порядка выполнения и оформления спецификации сборочного чертежа, а также их правильное чтение и составление.

К сборочному чертежу прилагают текстовый документ-спецификацию.

Фоpма и поpядок заполнения спецификации установлены ГОСТ 2.108 — 68.Её выполняют на одном или нескольких форматах А 4. Заглавный (пеpвый) лист спецификации имеет основную надпись (ГОСТ 2.104 — 68) по фоpме «2», а последующие листы — по фоpме «2а».

Рис.3 а). Образец формы первого листа спецификации.

Спецификация определяет состав сборочной единицы.
Она облегчает чтение сборочного чертежа,
необходима для комплектования конструкторских документов на данное изделие.

В спецификацию входят следующие pазделы

1. Документация (сбоpочный чеpтеж); 2. Сбоpочные единицы (если они есть); 3. Детали; 4. Стандаpтные изделия; 5. Матеpиалы (если они есть).Для большинства сбоpочных чеpтежей спецификация имеет тpи pаздела: 1-ый, 3-ий, 4-ый.

Рис.4.Сборочный чертеж «Вентиля»

Рис.5. Спецификация «Вентиля».

Задание

Выполнить чертеж спецификации.

Алгоритм выполнения работы

этап:
Вычертить основные размеры спецификации.
этап:
Определить и вычертить по размерам все графы.
этап:
Вычертить основную надпись.
этап:
Заполнить спецификацию и основную надпись чертежным шрифтом.

Рис.3 а). Образец формы первого листа спецификации.

Задание

Выполнить чертеж спецификации «ОПОРА»

Алгоритм выполнения работы

этап:
Вычертить основные размеры спецификации. Спецификация выполняется на форматеА4. В тетради. Заполняется карандашом аккуратно шрифтом.
этап:
Определить и вычертить по размерам все графы.
этап:
Вычертить основную надпись.
этап:
Заполнить спецификацию и основную надпись чертежным шрифтом.

Рис.2. Опора

Рис.1 Спецификация и сборочный чертеж опоры.

Определить название изделия- Опора

Установить число наименований деталей и их количество-3 детали:

1.Плита; 2. Цилиндр; 3. Ушко

Рис.3. Три детали входят в состав «Опоры»

Рис. 4.Заполнение раздела Документация.

В графе Наименование запишем: заголовок- Документация и подчеркнем тонкой линией.

После каждого заголовка оставляют одну пустую строку и пишем : Сборочный чертеж.

Рис.5 Заполнение раздела Детали спецификации.

В раздел Детали ( после него оставляем одну пустую строку) записываем название деталей: Плита; Цилиндр; Ушко

Три детали входят в состав «Опоры»:

Так же указываем позиции и количество.

Ваша спецификация готова! Она выглядит как на рис.7!!!

Заполните основную надпись чертежным шрифтом:написать ОПОРА, свою Фамилию, группу.Рис.6.

Рис 6 . Пример заполнения основной надписи спецификации.

Рис. 7. Образец спецификации.

Программы, в которых можно работать по ГОСТ

В настоящее время студенты могут применять специальные конструкторские программы. Это две базовые программы, которые уже устарели и подходят только для студентов. Давайте рассмотрим их.

Autodesk Autocad

Autocad – это программа, которой пользуются большинство инженеров. При устройстве на инженерную работу с большей вероятностью будут требовать знание именно этой программы.Соответственно, программа применяется машиностроителями, инженерами, архитекторами, электриками и др.Данная программа раскрывает перед инженерами-конструкторами, чертежниками, проектировщиками большие возможности решения производственных задач.Например, данную программу можно использовать не только в 2D, но и в 3D – это означает, что при построении чертежей, после создания трехмерной модели, в них смогут разобраться не только сами инженера, но и люди, которые не разбираются в чертежах.Данная программа также позволяет создавать чертежи в различных форматах. Это позволяет выполнять работу людям из различных отраслей сообща, например, если инженер-проектировщик создал проект помещения и зонировал всё, в дальнейшем он может отдать свои наработки инженер-электрику, который на тех же чертежах расположит то как должно проходить электрика, после чего совокупные данные можно отправить дизайнеру-интерьеру, который в своей программе сможет открыть полученные чертежи и создать с помощью них трехмерную реалистичную визуализацию.

Компас-3D

Это программа, которая обладает примерно такими же функциональными возможностями, как и Autocad, но с некоторыми специализированными изменениями.

Чаще всего Компас 3D используется студентами в качестве первого трехмерного пакета, с помощью которого они могут выполнять свою работу по различным предметам (инженерная графика, начертательная геометрия, сопромат, технологические машины и оборудования, проектирование зданий и сооружений и пр.).

Но также данное программное обеспечение часто можно встретить и в серьезных производственных организациях. Компас 3D – многофункциональная программа, которая позволяет не только начертить чертежи, но и помогает оформить профессиональную документацию от начала и до самого конца, благодаря встроенным инструментам и шаблонам, которые создавались на основа действующих нормативных документов и ГОСТов.

Ведомость проемов окон

Лестницы
– внутренние двухмаршевые,
выполнены из сборных железобетонных
лестничных маршей и площадок.

Лестничный марш: 1 ЛМ 27.11.14 – 4; серия
1.151.1 – 6; выпуск 1.

Лестничные площадки: 2 ЛП 22.18 – 4 – к;
серия 1.152.1 – 8; выпуск 1.

Подобраны по Каталогу .

Наружная и внутренняя отделка

Отделка наружных стен – штукатурка
сложным раствором (см. фасад – графич.
часть, лист 1). Цоколь облицован плитами
из природного камня. Балконы сделаны
из кирпича с отделкой цветной штукатуркой.
Оконные переплеты и двери окрашены в
белый цвет.

Ведомость отделки помещений
представлена в таблице 3.5.

Таблица 3.5.
