Лучшие программы для проектирования электропроводки в доме и рисования схем

Правильная схема электропроводки

Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.

Перед тем, как сделать детальные разъяснения этой схемы, рассмотрим еще одну картинку наполнения распределительного щитка.

Электропроводка обозначается красной и фиолетовой линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме 2 видно, что за входом в жилую комнату находится 2 распределительные коробки Огр1 и Ргр1. К ним подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для коммутации розеток, распределительная коробка обозначена Р (розетки) гр (группа) 1. Фиолетовая линия является ветвью, к которой подключаются осветительные приборы, распределительная коробка обозначена О (освещение) гр (группа) 1.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что возле входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура (группы) электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ). Специалисты отмечают, что одна ветвь электропроводки должна иметь отдельный АВ. При этом нагрузка на нее не должна превышать двух киловатт. Также, в идеале, сколько ветвей в квартире, столько АВ и УЗО должно использоваться. По крайней мере Узо должны быть установлены на все розеточные группы.

Преимущества программирования

Программирование различных схем электропроводки избавляет потребителя от «возни» с самодельными расчётами схем электропроводки в собственном жилище. Прога, которую покупают или скачивают бесплатно из интернета, обеспечивает точный расчёт электрификации дома или квартиры.

Время, которое будет потрачено на сомнительные подсчёты необходимого сечения и потребности в объёме кабельной и проводной продукции для обеспечения полноценного расчёта проводки в помещениях, может быть сокращено обращением к программированию проектирования электропроводки в собственном жилище.

У тех, кто хочет устроить своими руками электропроводку в собственном доме, возникает желание самостоятельно подсчитать объёмы потребности в кабельной продукции. Самостоятельные расчёты чреваты неожиданными неприятностями, такими как разрушение поверхности покрытия стен, воспламенение проводов и возникновение пожара.

Чтобы избежать столь негативных прогнозов, нужно не лениться и обратиться к программному продукту, который выдаст правильное решение, связанное со всем спектром этих вопросов.

Не стоит опасаться сложностей обращения с программой в этой сфере. Разработчики программ для проектирования электропроводок в частном жилище учли все пожелания потребителей.

Важно! Программы адаптированы для широкого круга потребителей. Воспользоваться компьютерным продуктом могут те слои населения, которые имеют возможность доступа к техническому оборудованию с подключением к сети интернета

В противном случае можно дать совет о приобретении ПО на твёрдых носителях.

Это интересно: Подключение бойлера через контактор

Определение типа проводки

Практически в каждом доме на лестничной площадке расположены электрощитовые с установленными счетчиками и защитными автоматами. В таких ящиках пакетные переключатели располагаются индивидуально под каждую квартиру.

В случае установки старой алюминиевой электрической линии каких-либо контуров заземления в таком щите не предусмотрено. В такой схеме для подачи тока используется фаза и ноль.

Таковой прокладывается от прибора учета к каждому из потребителей через распределительные коробки.

Скрепление линий чаще всего здесь выполнено методом скручивания. За редким исключением в местах соединения можно встретить клеммники под винтовую крепежную фурнитуру.

Клеммники под винтовую крепежную фурнитуру

Питание поступает от счетчика на несколько автоматов, один из которых ориентируется на розетках, а другой – на приборах освещения.

При установке в кухонное помещение электроплиты необходимо заблаговременно проверить наличие отдельного провода с автоматом защиты.

Встречающиеся разновидности изложенной схемы:

• вместо автоматических защитных устройств установлены стеклянные предохранители;
• путаница с нулем и фазой (на работоспособность такой фактор влияния не оказывает, однако является более опасным с точки зрения эксплуатационной безопасности);
• в электрическую линию дополнительно включены группы с иной схемой прокладки для отдельных помещений.

На каждом конкретном примере перед выполнением работ с электрикой следует точно разобраться со схемой ее прокладки и с наличием второстепенных проводок.

Для определения варианта размещения необходимо придерживаться следующей последовательности действий:

• Во все имеющиеся розетки подключить электрические приспособления.
• Включить приборы освещения.
• По очереди выключая в электрощитовой переключатели автоматов, анализировать и фиксировать соответствующие изменения.

Бесплатные программы электрикам

В интернете можно найти много интересных приложений для электриков на бесплатной основе.

Программа «электрик»

Интеллектуальная система – помощник при решении простых и сложных задач в области электроники.

Она позволяет определить:

• мощность электрического прибора;
• потребляемый, номинальный ток;
• ток короткого замыкания;
• потери напряжения в электросети;
• сечение кабеля;
• количество проводников.

«Электрик» – помощник для решения сложных задач.

Программа востребована среди электриков, электромонтеров, электронщиков.

«1-2-3 схема»

Удобное приложение для работы с электричеством в быту. С помощью специализированного инструмента можно выполнить такие задачи:

• подобрать корпус электрощита по серии, типоразмеру, материалу;
• укомплектовать его коммутационными, защитными модульными устройствами;
• задать иерархию присоединения аппаратов;
• автоматически создать 1-линейную схему.

Предоставляется на бесплатной основе.

KiCad

Ресурс создан на языке С++. В состав пакета входят основные и дополнительные утилиты:

• блок проектов, настраивающий параметры новых заданий;
• eeschema – редактор электросхем, символьных обозначений;
• pcbnew – редактор печатных плат;
• gerbview – просматривает файлы в формате Gerber;
• cvpcb – определяет посадочные места;
• wyoeditor – просматривает отчеты.

KiCad включает редактор схем и символьных обозначений.

XCircuit

Главные особенности софта:

• создание схематического изображения каждого элемента по отдельности;
• моделирование цепи из шаблонов либо по вводимым параметрам;
• взаимодействие с внешним симулятором ngspice;
• поддержка мультиоконного режима, расстановок отметок для плат.

ПО больше относится к художественному ресурсу для рисования, чем к специализированной программе для электриков, причем для работы с продуктом пользователю потребуется время на освоение приложения, получение практических навыков.

Dia Diagram Editor

Сервис разработан для рисования несложных диаграмм, набросков, формирования блок-схем, образов радиоэлектронных элементов. Данные разрешается экспортировать в Postscript, загружать, сохранять в формате XML.

Программа Dia Diagram Editor разработана для рисования схем.

TinyCad

Программа позиционируется как софт для черчения, редактирования 2-мерных электросхем разных уровней сложности. Приложение позволяет нарисовать любую геометрическую фигуру, добавлять к ней текстовое описание. Редактор содержит более 40 баз шаблонов, среди которых детали, контроллеры, полупроводники, диоды. Есть справочник.

Fritzing

ПО с открытым кодом создано специально для моделирования цепей, изготовления макета оборудования.

Программа настроена на 3 режима:

1. Макетная плата.
2. Электрическая схема.
3. Печатная плата.

Fritzing – программа для моделирования цепей.

В библиотеке представлено большое количество элементов для различных шилдов, модулей, датчиков. Разрешается загружать собственные компоненты или видоизменять существующие.

QElectroTech

Несложная программа для составления радиоэлектронных, пневматических, гидравлических схем на компьютере. Она помогает специалисту и новичку создавать чертежи, проектировать новые представления на основе шаблонов, ставить готовые или свои штампы. Начерченные рисунки распечатывают на принтере.

Cadstar Express

Разработчик ПО – крупная японская фирма Zuken. Программный продукт – САПР со всеми необходимыми пользователю возможностями.

• моделировать печатные платы, электрические цепи, электроустановки, приборы;
• с помощью условного графического редактора корректировать символы;
• составлять спецификацию;
• вносить правки в документы;
• делать трассировку плат в ручном, полуавтоматическом/автоматическом режиме;
• представлять результаты в виде файлов в типовых форматах ODB++, DXF, GenCAD и CADI.

Cadstar Express позволяет моделировать платы и электрические цепи.

База данных представлена более 20 тыс. элементами, 400 символами.

Скачиваем и устанавливаем программу

Ничего сложного в загрузке и установке программы для расчета электрических цепей нет. Два этапа, подразумевающих по несколько коротких шагов для вас пройдут без проблем, благодаря наличию пошаговой инструкции.

Скачиваем Электрик

Изначально нам нужно скачать, а также установить программу для работы с электрическими схемами. Делается это примерно так:

1. Мы переходим немного ниже и жмем кнопку, которая позволит бесплатно скачать наше приложение.
2. Дожидаемся завершения загрузки и распаковываем архив с программой.
3. Устанавливаем наш набор инструментов и закрываем инсталлятор.

Теперь давайте разбираться, как пользоваться этим софтом.

Как пользоваться

В принципе, в процессе работы с программой Электрик нет ничего сложного. В зависимости от цели, которую вы для себя поставите, мы просто жмем кнопку того или иного инструмента, а потом вводите параметры, необходимые для расчета цепи. Например, для того чтобы рассчитать электропроводку, необходимую для прокладки в квартире, придерживаемся следующего алгоритма:

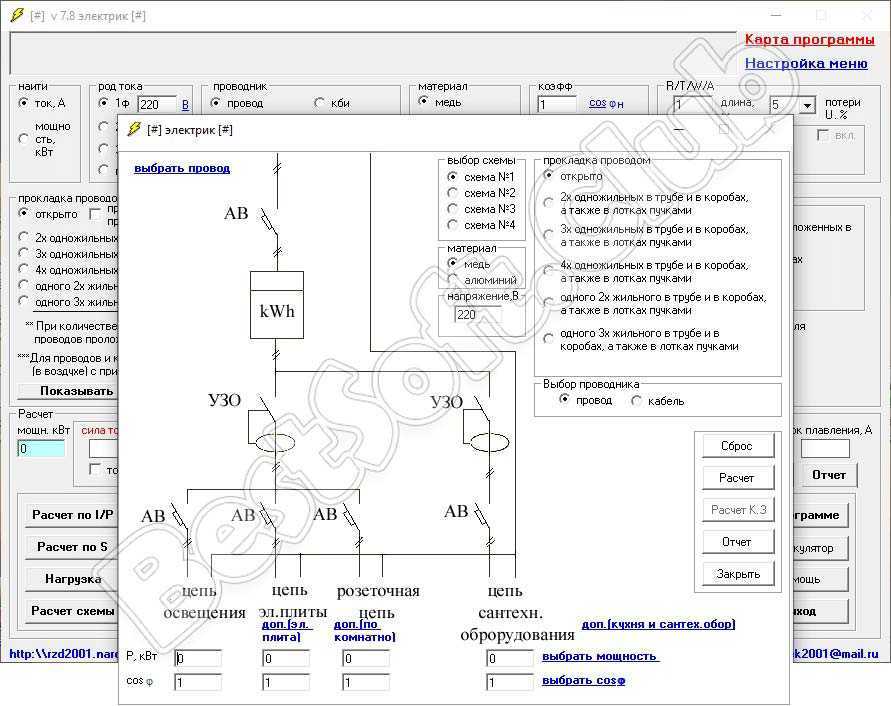

1. Запускаем нашу программу и жмем кнопку с надписью «Квартира».
2. Выбираем подходящую для себя конфигурацию, кликнув по «Выбор схемы».
3. Обязательно указываем материал, из которого будут состоять провода, подбираемые для прокладки в данном помещении.
4. После этого настраиваем параметр «Прокладка провода», переключая триггер в то или иное положение.
5. Когда подготовка будет завершена мы можем нажать ту или иную кнопку, и таким образом запустить тест на короткое замыкание, проверить силу тока на различных участках цепи, определить мощность на них же и так далее.

Если квартира, в которой прокладывают кабель обладает большим количеством комнат, нежели одна, при помощи текстового поля установите нужное значение. В результате программа автоматически рассчитает, какие нужны кабеля, каково должно быть их сечение и другие параметры, которыми должен владеть электрик, занимающийся проводкой.

Пример работы в программе «Электрик»

Самое простое, что может сделать эта программа, — это помочь рассчитать количество проводов, необходимых для замены проводки в комнате. Режим счета активируется из главного окна программы по нажатию на кнопку «метраж», после чего открывается окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж размерными метками, и рядом с каждым из них есть окно для ввода числовых значений. Для расчетов вам потребуются следующие данные: длина, ширина и высота помещения, количество розеток и их высота от пола, количество необходимых для них осветительных приборов и выключателей.

Когда все данные занесены в соответствующие ячейки, программа сразу показывает готовый результат, к которому вы можете вручную добавить определенный объем резервной копии отснятого материала.

Наглядно весь процесс расчета на видео:

Важность правильных расчетов

Сейчас в интернете можно найти много информации по данной теме. Но если нет элементарных знаний в области электрики и хотя бы минимального опыта монтажа электропроводки, работу стоит доверить специалисту.

Помимо основных понятий об электромонтаже, важно знать сечения провода, общую длину всей проводки, глубину проведения провода, основные принципы изоляции и соединения электропроводов

После выхода программ, которые помогают делать все расчеты и планы электропроводки, электрикам стало намного легче осуществлять проектирование электропроводки в квартире и в любых других помещениях, а также делать все необходимые расчеты для положения проводки.

Раньше, когда не было таких программ, электрику приходилось самостоятельно проводить все расчеты и чертить планы и схемы на бумаге. С приходом в нашу повседневную жизнь компьютеров и новых программных разработок, расчёт электропроводки для своей квартиры или частного дома сможет сделать практически любой человек.

Не стоит забывать о том, что электропроводка — очень капризная система, которая при неправильной установке может вызвать замыкание в сети, и пожар. А при ошибочном проектировании и вообще не будет работать. Не включатся лампочки, телевизор, не сможет нагреваться электроплите, котел.

Платное программное обеспечение для рисования электронных схем:

Ниже представлен список и краткое описание платных программ для проектирования электронных схем.

OrCAD

Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как:

• модуль для введения схем;
• редактор печатных плат с интегрированным управлением проектирования.

Чтобы повысить эффективность дизайна, программа предлагает интерактивную технологию проводки Push & Shove.

TINA-TI

Недорогое решение от DesignSoft, созданное для предприятий и фрилансеров. Он позволяет создавать:

• схемы;
• компоновку компонентов;
• моделирование;
• множество дополнительных функций.

Примечательной особенностью является также тестирование систем в режиме реального времени.

Altera

Предоставляет полный набор инструментов программирования для каждого этапа проекта, включая программные обеспечения:

• NIOS II для проектирования встроенных систем;
• DSP Builder для проектирования цифровых систем обработки сигналов;
• Quartus II и ModelSim для построения логических систем.

Система Altera Max + Plus II (многоадресная матричная программируемая логическая пользовательская система) представляет собой интегрированную среду для проектирования цифровых схем в программируемых структурах. Система Max + Plus II включает 11 интегрированных прикладных программ.

Altium Designe

Комплект Altium Designer включает в себя четыре основных модуля:

• редактор схем;
• 3D- дизайн печатной платы;
• разработка программируемой вентильной матрицы (FPGA) и управление данными.

Как правило, Altium Designer является дорогим ПО, но отличается способностью добиваться быстрых результатов для сложных схем.

P-Cad

Это программа для создания печатных плат и электронных схем. В пакет P-CAD входят два основных компонента:

• P-CAD Schematic — редактор схем;
• P-CAD pcb — редактор печатных плат.

На протяжении долгого времени данной программой пользовалось огромное количество российских разработчиков электронных схем, главной причиной этой популярности стал достаточно интуитивно понятный и удобный интерфейс. На данный момент производитель прекратил поддержку данного ПО, заместив ее программой Altium Designer.

Proteus Design Suite

Это полное программное решение для моделирования схем и проектирования печатных плат. Он содержит несколько модулей для схемного захвата , прошивки IDE и компоновки печатных плат, которые отображаются в виде вкладок внутри единого интегрированного приложения. Это обеспечивает плавный рабочий процесс AGILE для инженера проектировщика и помогает продуктам быстрее выйти на рынок.

Пробная версия приложения имеет полный функционал, но не имеет возможности сохранения файлов.

sPlan

Простой в использовании инструмент, который зарекомендовал себя в области инженерии, ремесел, образования, исследований и обучения. Он также стал полезным инструментом для многих частных пользователей.

Создавайте профессиональные планы за очень короткое время, от простой схемы до сложных планов. Особенностями данной программы являются:

• расширяемая библиотека символов;
• индивидуальные страницы с листами форм;
• список компонентов;
• автоматическая нумерация компонентов;
• удобные инструменты рисования.

В бесплатной версии нельзя сохранять, экспортировать и печатать файлы.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

• автоматизированную нумерацию проводов;
• повторное применение нарисованных цепей;
• библиотеки с графическими обозначениями типовых компонентов;
• проверку работоспособности.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

• отчеты с результатами вычислений;
• кабельный журнал;
• схемы электропроводки;
• планы размещения оборудования;
• спецификации комплектующих.

Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Eagle

Этот программный продукт создан для автоматизации рисования электронных схем и печатных плат. Даже в платной версии отсутствует русификация. Есть специализированные сборки для инсталляции на ПК, работающие под управлением Windows и Linux.

Эльф

Программный комплекс для профессиональной разработки электротехнической проектной документации. С помощью специализированных моделей можно подготовить:

• чертеж с закладкой труб для кабельной трассы;
• план размещения выключателей в щите с учетом размеров изделий;
• расчет длины проводки;
• монтажную схему светильников.

Распределенный по группам отчет с нагрузками можно вывести на печать или сохранить в файле для хранения и экспорта.

Рекомендации по сборке электрощита

Выбрав необходимый по конструкции распределительный щит, можно переходить этапу проектирования и подбора соответствующей автоматики. При этом следует учесть и в дальнейшем придерживаться следующих рекомендаций:

• Щит должен заполняться в соответствии с проектной документации. Допустим, положено десять автоматов, счетчик и восемь УЗО. В таком случае характеристики приобретаемого электрощита должны позволять уместить данное количество блоков. Небольшой резерв приветствуется.
• В дальнейшем ориентировании по схеме поможет маркировка групп элементов бирками.
• Придерживайтесь цветового единства жил провода. Для фазных проводников предпочтительными цветамиявляются черный, коричневый и серый.  Проводник заземления обычно имеет желто-зеленый цвет. Ноль (нейтраль) имеет синий или голубой цвет.
• На каждую из клемм клеммной колодки подключайте по одному проводу. Монтаж нескольких жил в одно гнездо ухудшит фиксацию и со временем контакт может пропасть.
• Для удобства подключения автоматики можно воспользоваться специальными шинами (гребенками).

Электропроводка в однокомнатной, трехкомнатной, многокомнатной квартире, квартире-студии

Отличительная особенность однокомнатной квартиры – минимальное, в сравнении с большими по площади помещениями, количество подключаемого электрического оборудования.

Схема проводки многокомнатной квартиры

Между тем, при планировании и составлении схемы электропроводки целесообразно провести отдельные автоматы защиты на кухню, ванную и гостиную.

В обязательном порядке необходимо выполнить следующие операции:

• определиться с параметрами сети;
• выполнить расчет нагрузки;
• вычислить сечение и длину кабелей;
• установить количество и пределы номинала УЗО;
• выбрать схему подключения с требуемыми группами.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

• Выполнить расчет электроснабжающей линии.
• Подсчитать вероятные потери напряжения на линии.
• Подобрать подходящее сечение проводов.
• Спрогнозировать необходимое количество кабелей (плюс запас).
• Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.
