Установка дверного замка в межкомнатную дверь: простая и понятная инструкция

Приложение А (обязательное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины с соответствующими определениями:

замок: Изделие, служащее для запирания дверных блоков и обладающее заданными охранными свойствами.

защелка: Изделие, служащее для фиксирования дверных полотен в закрытом положении.

защелка с механизмом дополнительного запирания: Изделие, служащее для фиксирования дверных полотен в закрытом положении и включающее в свою конструкцию элементы запирания (например, механизмы секретности, либо механизмы механического блокирования защелки, расположенные в корпусе защелки или в ручках (накладках под ручки) и обеспечивающие запирание дверного блока с его внутренней стороны).

механизм цилиндровый: Механизм, перемещающий и фиксирующий в рабочих положениях засов замка и обеспечивающий секретность замка посредством механизма секретности, т.е. набора определенных комбинаций штифтов (пластин, дисков), соответствующих собственному ключу.механизм сувальдный: Механизм, перемещающий и фиксирующий в рабочих положениях засов замка и обеспечивающий секретность посредством набора определенных комбинаций плоских пластин (сувальд), имеющих вырезы, соответствующие собственному ключу.ключ: Деталь, служащая для управления механизмом секретности и обеспечивающая ввод — вывод засова замка и защелки.

постоянный ключ: Узел цилиндрового механизма, позволяющий поворачивать поводок без задействования механизма секретности и размещающийся с внутренней стороны дверного блока.

лицевая планка: Деталь врезного замка (защелки), имеющая отверстия для вывода и направления хода засова, засова-защелки и служащая для крепления замка (защелки) к торцу дверного полотна.

декоративно-лицевая планка: Деталь, устанавливаемая на лицевую планку врезного замка (защелки) для декоративного оформления корпуса замка (защелки).

запорная планка: Деталь, имеющая отверстия для входа засова, засова-защелки при запирании дверных блоков или фиксировании полотен.

накладка декоративная: Деталь, устанавливаемая на дверных полотнах, служащая для декоративного оформления ручки, цилиндрового механизма, отверстия для ключа.накладка защитная: Деталь, устанавливаемая на дверном полотне с наружной стороны и предназначенная для защиты механизма секретности от взлома.

засов: Деталь замка, служащая для фиксирования дверного полотна в закрытом положении, посредством входа в запорную планку при помощи ключа или в автоматическом режиме при закрывании полотна.

засов-защелка: Деталь защелки или замка, служащая для фиксирования дверного полотна в закрытом положении посредством автоматического входа в запорную планку при закрывании полотна.

сувальды замка: Набор деталей сувальдного механизма, служащего для перемещения и фиксирования засова в рабочем положении, обеспечивающий секретность замка, соответствующую определенным нарезкам на ключе, и приводимый в действие ключом.штифты (пластины, диски и др.) цилиндрового механизма:

Набор деталей цилиндрового механизма, обеспечивающий его секретность и соответствующий профилю и нарезкам на ключе и приводимый в действие ключом.

поводок: Деталь цилиндрового механизма, служащая для передвижения засова.

кулачок: Деталь замка, служащая для преобразования вращательного движения ручки замка в возвратно-поступательное движение засова-защелки.

односторонний цилиндровый механизм: Механизм с одним цилиндром, устанавливаемым с одной стороны дверного полотна.

двусторонний цилиндровый механизм: Механизм с двумя цилиндрами (симметричными или асимметричными относительно оси поводка), выходящий на внутреннюю и наружную стороны дверного полотна

цилиндровый механизм с постоянным ключом: Механизм с одним цилиндром и механизмом постоянного ключа.

Недостатки и возможные проблемы

Подключение дополнительного запирания вверх, вниз или вбок никак не увеличивает защиту двери от интеллектуальных видов вскрытия. Если замки будут вскрыты чисто, то есть будет имитировано открытие родным ключом, то все дополнительное
запирание, будь то тяги или девиаторы, также уйдет внутрь полотна двери. Если у вас установлена китайская металлическая дверь, то с проблемами вертикального запирания вы столкнетесь обязательно. Тяги и девиаторы на китайских
дверях ведут себя отвратительно из-за плохого качества металлического изделия в целом.

Существует 2 основных сценария поведения девиаторов в китайских металлических дверях. Первый — они просто отсоединяются от замка и блокируют полотно. После открытия замка родным ключом отвалившаяся тяга заблокировала полотно.
Эта ситуация очень проблематична даже для профессионала. Ему приходится просверливать несколько отверстий и вылавливать, или, как говорят, рыбачить тягу. Это долго и порой непредсказуемо. Второй сценарий — загустевание смазки, что
происходит постоянно. То есть замки, к которым подключены девиаторы, со временем работают все туже и туже. В конечно счете ломаются ключи или личинки. Если же девиаторы отключить, замки проработают дольше. Все это происходит
не из-за наличия дополнительных систем запирания, а из-за низкого качества материалов двери.

Однако даже идеально подключенные девиаторы и тяги создают дополнительную нагрузку на механизм секретности. Если два замка поместить в идеальные условия, к одному подключить тяги, а к другому нет, то первый исчерпает
свой ресурс быстрее. Следует отметить, что если замок качественный и вертикальный привод подключен хорошо, без перекосов, то проработать такая система может 10 и более лет.

Другая проблема дверей с тягами и девиаторами — их бренчание. В дверях некоторых производителей тяги располагаются без направляющих и обрамляющих трубок. Из-за этого при открывании-закрывании будет слышно громкое клацанье.

Немаловажно и увеличение конечной стоимости двери с дополнительной системой запирания

Виды электромеханических замков

Калитка с электромеханическим замком позволяет различные методы монтажа запорной коробки. Далее будут представлены самые распространенные варианты.

Врезные

В корпусе калитки изготавливается паз, куда помещается запорный механизм. Также изготавливается паз в капитальной части забора или несущей опоре-отбойнике, куда примыкает торец калитки.

Для установки требуется калитка с толстой плитой. Чаще всего для монтажа используется деревянная фактура, которая позволяет сделать аккуратную выемку и отшлифовать ее перед установкой устройства.

Накладные

Коробка с механизмом имеет специальные отливы для крепления к поверхности калитки. Это позволяет использовать их для любого исполнения входных дверей и ворот.

Для язычка изготавливаются специальные проушины.

Уличные (морозостойкие)

Их конструкция подразумевает более сложное устройство корпуса – коробки, в которой расположены все механизмы и конструктивные элементы.

Добавления в конструкцию:

• Корпус на стыках загерметизирован с помощью специальных прокладок из гибкого полимера или тонкого полипропилена.
• Механизмы покрыты консистентной смазкой, которая препятствует промерзанию.
• Сам корпус изготовлен во влагозащищенном исполнении, препятствующем проникновению внутрь влаги и образованию конденсата. Замерзание влаги может привести к неисправности.

С домофоном

Конструкция может быть совмещена с микрофоном и устройством дистанционного открывания калитки из дома – домофоном. В этом случае сам замок представляет сложное комплексное электронное устройство, для монтажа и подключения которого необходимо пригласить специалистов.

Установка дверного фиксатора

Неправильно установленная дверь иногда самопроизвольно открывается. Чаще всего это происходит, когда при её монтаже не соблюдают вертикальность закреплённых петель на дверной коробке или на самом полотне. В принципе, в этом ничего страшного нет, так бывает очень часто. Единственное неудобство – это жутко раздражает. Особенно, если на двери не установлена ручка с защёлкой. Чтобы сберечь нервы, можно приделать крючок или щеколду и запирать их после каждого открытия полотна. Но самый простой и доступный способ избавиться от такой неприятности – установить дверной фиксатор. В этом случае не надо будет монтировать замок или ручку с защёлкой, сверлить отверстия и выдалбливать древесину под корпус замка.

В нашем случае такой дефект имела дверь в курятник. Зайдёшь в помещение, прикроешь за собой дверь, начнёшь раскладывать обед по тарелкам курам, а полотно возьми и откройся. Птица, вместо кормления, выбегает на свежий воздух, искать червячков в хозяйских грядках. Приходится тратить время, чтобы вернуть беглецов на место, к тому же одному человеку это сделать очень непросто.

Поэтому однажды в магазине был куплен дверной фиксатор с шариком.

Установка его несложная. Фиксатор состоит из двух частей: корпуса с шариком и запорной планки.

Определим место, где будет установлен фиксатор, прислоним его к торцу дверного полотна и обведём карандашом.

Теперь в двери нужно сделать паз под корпус фиксатора. Можно его выдолбить стамеской, можно высверлить перьевым сверлом, но удобней и быстрее всего выполнить эту простую операцию ручным фрезерным станком. Для этого нужно подобрать пазовую фрезу с шириной кромки больше, чем размер корпуса фиксатора.

Выберем неглубокий паз, используя фрезер.

Осталось вставить фиксатор на место и закрепить его винтами, входящими в комплект поставки. В нашем случае щель между дверью и коробкой равна 0,5 см, поэтому необходимости устанавливать корпус заподлицо с дверью, подрубив её стамеской, не было.

Размечаем карандашом место напротив шарика фиксатора на коробке и устанавливаем запорную планку.

Проверяем работу фиксатора, закрыв дверь. Шарик зашёл в паз запорной планки и надёжно удерживает полотно на месте.

После несложных манипуляций, потратив на всё 30 минут времени, дверь прочно зафиксирована, и ни одна курица не выскочит из курятника во время их кормления, уборки помещения или сбора яиц.

Установка замка с личинкой

Схема врезки этого типа фурнитуры практически полностью повторяет описанный выше вариант. Начертив отметки на торцевой части двери высверливайте углубления по вертикали, при этом расстояние между ними минимальное. Долотом убираются перемычки между двумя рядами, подготавливая гнездо большой величины. В полотне высверливается отверстия, по одному с каждой стороны для личинки и для ручки.

Затем стамеской выбирается материала двери для обустройства скважины, вкладывается замок, его ручки и ответная деталь планки.

Значительно облегчить работу способен фрезер, который позволяет получить ровную поверхность без погрешностей и сохранить эстетичность полотна.

Как установить дверную ручку?

Определяют высоту установки ручек на межкомнатные двери по своему предпочтению, но обычно придерживаются расстояния от пола 0,9–1 м. Показатель может зависеть от роста людей, проживающих в доме. Для соблюдения эстетики рукоятки всех полотен ставят на одной высоте.

Начинают установку дверных ручек на межкомнатные двери с нанесения разметки, но сначала полотно легонько простукивают. По звуку определяют плотность. Современные двери часто идут внутри пустые. Деревянный каркас сделан только по периметру и установлены перемычки. Если фурнитура попадёт на пустоту, то закрепить её невозможно.

Выполняется установка ручки на снятой с петель двери. Если полотно нельзя безболезненно демонтировать, то его расклинивают в открытом состоянии. Каждая модель имеет свои особенности конструкции

Поэтому перед врезкой важно ознакомиться с прилагаемой инструкцией, сделать замеры. Они помогут точно подобрать по диаметру сверлильные насадки

Монтаж ручки защёлки

Начинают установку ручки защёлки на межкомнатные двери с выбора полнотелого места и нанесения разметки. Обычно схему производитель прилагает. При её отсутствии делают ручную разметку одновременно с врезкой:

Сначала от края полотна на расстоянии 60 мм ставят отметку. На торце проводят осевую линию, отмечают центр для будущего отверстия.
Чтобы лицевая пластина корпуса защёлки получилась заподлицо с древесиной, в торце дверного полотна стамеской выбирают гнездо глубиной 3 мм.
Для дальнейшей установки ручки кноб берут электродрель с коронкой и сверлят в полотне сквозное отверстие

Важно соблюдать аккуратность, чтобы избежать повреждения декоративного покрытия полотна.
С торца створки на отмеченном центре сверлят перьевым сверлом отверстие. Его глубина и диаметр равен размеру корпуса защёлки

Глубже сверлить нельзя, так как существует риск повреждения филёнки. Защёлку вставляют внутрь, фиксируют двумя саморезами.

• Чтобы установить кноб, сначала её разбирают. Сбоку имеется технологическое отверстие, внутри которого расположен фиксатор – язычок. При нажатии его ключиком рукоятка легко снимется.
• Следующим элементом снимают декоративную накладку. Внешнюю половинку ручки вставляют в отверстие двери, а с другой стороны ставят внутреннюю и оба элемента стягивают болтами. Теперь осталось поставить на место декоративную накладку и саму рукоятку.

Продолжение установки дверной ручки с защёлкой предусматривает крепление ответной планки. Створку полностью закрывают и пытаются обозначить на лудке место прилегания язычка запорного механизма. По разметке стамеской выбирают углубление, вставляют декоративный карман, сверху саморезами фиксируют стальную накладную пластину.

По окончании работ проверяют работоспособность механизма.

Монтаж ручки с замком

Установка дверной ручки с замком усложнена выдалбливанием большого паза в торце створки для корпуса запорного механизма. Работа состоит из следующих действий:

• Замок прикладывают к торцевой поверхности полотна. Карандашом обводят заднюю часть корпуса. По разметке электродрелью сверлят отверстия, располагая их максимально плотно. Оставшиеся перемычки выбирают стамеской. Делать отверстие лучше перьевым сверлом, причём его диаметр должен быть на пару миллиметров больше толщины корпуса запорного механизма.
• Внутрь паза вставляют замок. На торце створки карандашом обводят контур лицевой пластины, выбирают стамеской под неё углубление.
• Приложив к боковой поверхности полотна замок, отмечают отверстие для рукояток. Ниже обозначают и проделывают отверстие под замочную скважину.
• Замок устанавливают внутрь паза, фиксируют саморезами. Вставляют металлический квадрат, надевают декоративные накладки. На квадрат надевают рукоятки. Каждую накладку фиксируют к створке саморезами или насквозь болтами, что зависит от модели.
• При закрытом дверном полотне выполняется разметка лудки под ответную планку. После выборки стамеской углубления саморезами фиксируют пластину.

После установки замка проверяют его работоспособность.

Монтаж ручек для раздвижных дверей

Для врезки ручки в межкомнатную дверь откатного типа понадобится только дрель, стамеска и отвёртка. Упростить задачу можно фрезёром. Обычно рукоятки раздвижной двери выполнены продолговатой формы. Состоят они из пластмассового вкладыша, на который защёлкивается декоративная накладка.

Происходит установка на двери купе ручки так:

• Пластиковый вкладыш прикладывают к боковой поверхности створки. Обводят карандашом контур.
• С помощью сверла и стамески или фрезером выбирают паз. Его глубина соответствует толщине вкладыша. Обычно достаточно 12–15 мм.

Монтаж замка круглого типа

Для высверливания отверстий по нанесенной разметке потребуется подходящая по диаметру коронка. Диаметр отверстия должен быть достаточно большим для вхождения механизма и достаточным для перекрытия его декоративными накладками. Можно воспользоваться готовыми комплектами коронок.

При высверливании отверстий на поверхности могут образоваться трещины и сколы. Чтобы предотвратить это, отверстия следует делать с двух стон вглубь до центра. Затем этим способом проделывается отверстие в торцевой части двери для механизма. В центральной части разметки высверливается отверстие для язычка.

В подготовленном гнезде установите замок, выньте защелку и обведите фурнитуру по контуру, выньте защелку. Стамеской проштробите отверстие с достаточным для прохождения наружной пластин размером

При осуществлении этого мероприятия следует соблюдать предельную осторожность, чтобы вырезать необходимую высоту и сохранить эстетику двери. Проверьте дверь и фурнитуру на работоспособность. Таким образом, при соблюдении рекомендаций и при достаточном инструментальном оснащении вам удастся успешно осуществить врезку замка любой ложности

Таким образом, при соблюдении рекомендаций и при достаточном инструментальном оснащении вам удастся успешно осуществить врезку замка любой ложности.

Особенности конструкции

Конструктивные особенности позволяют добиться идеального функционирования в зависимости от предназначения той или иной двери в доме

Прочное удерживание двери в нужном положении достигается при помощи магнитного фиксатора. Устройства надежно защищают двери от неожиданных сквозняков. Крепят их на стену или на саму дверь. В таком случае сторона, прилегающая к стене, снабжена мягкой прокладкой, не оставляет следов и повреждений на отделке стен.

Многие такие устройства размещают непосредственно в дверной ручке. Роликовый и шариковый механизм предотвращает случайное распахивание, обладая особым пазом, в который скрывается при закрывании основная деталь. У фолевого устройства имеется специальный язычок, который заходит внутрь паза.

Для двери купе чаще всего используют мебельные доводчики. Такие приспособления, как наддверные и мебельные доводчики доводят дверцу до положения полного закрывания. Устройство представляет собой пружину, находящуюся в оболочке из металла. Между капсулой и пружиной наливается техническое масло или силиконовая жидкость. Регулировка обеспечивается мембранами и системой клапанов. Надверные доводчики – это амортизирующие устройства, которые задерживают движение панели, делая его более плавным вплоть до мягкого закрывания.

Установка ответной части

Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.

О разметке под язык

Разметка языка замка на косяке двери под ответную часть карандашом

Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

Способ разметки центра ответной части круглого замка межкомнатной двери

В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.

Монтаж проушины и ловителя

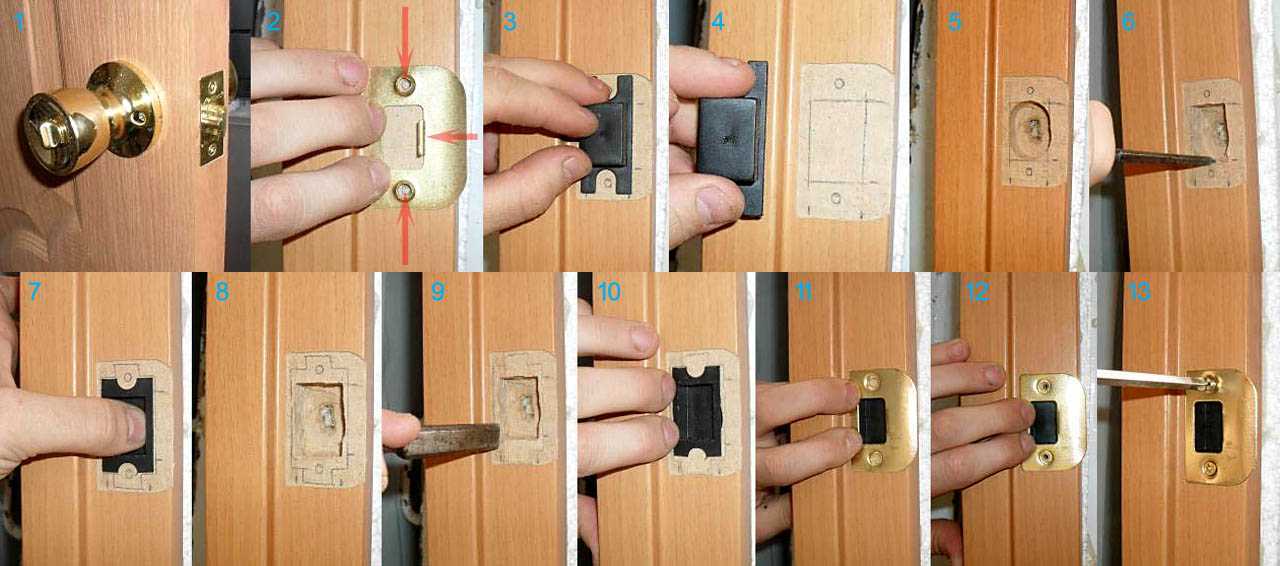

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

Установка ответной части замка межкомнатной двери

Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк

Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.

Другие системы запоров для калитки

В последнее время на дачах повсеместно принято устанавливать звуковые системы, которые подают громкий сигнал в случае проникновения посторонних лиц на территорию. Окна, двери, створки ворот оснащаются чувствительными приборами, реагирующими на любые возможные попытки нарушения их целостности. Такие анализаторы можно устанавливать и на входную калитку. Громкие звуки известят хозяев и всю округу о пришествии посторонних.

Но даже при таких хитроумных системах нужны и традиционные крючки и засовы. На дачах до наших дней широко используются обыкновенные крючки. Это приспособление легко установить.

Чертеж с размерами для изготовления щеколды для калитки

• проволоку диаметром 4-5 мм;
• плоскогубцы;
• слесарный молоток.

Плоскогубцами проволока изгибается по месту расположения крючка. Предварительно ее можно обжечь на открытом огне. Даже каленая проволока будет гнуться, если место сгиба нагреть до красного цвета. После выгибания проволоки готовое изделие снова можно закалить. Для этого нагреть его до достижения малинового цвета, после чего сразу окунуть в холодную воду. Форму и изгибы изделие может иметь самые разные в зависимости от места установки.

Небольшая по размерам щеколда делается из подручных материалов. Это может быть полоса стали, деревянные или другие бруски. Защелка своим просверленным концом крепится к створке калитки.

К ее средней части прикрепляют бечевку, конец которой протягивают сквозь полотно и оставляют в удобном для пользования месте. Для открывания калитки нужно просто потянуть за бечевку. Для закрытия ничего делать не надо. Защелка сработает автоматически. Также можно сделать электромеханический замок. Он может работать совместно с домофоном и с другими системами. На калитке установить ее очень просто. Управление на расстоянии, дистанционное.

Установка разных моделей ручек своими руками

Установка стационарной ручки

Чтобы установить стационарную ручку, не потребуется много времени. Если модель накладная, ее просто прикручивают к дверному полотну саморезами, для этого в основании есть отверстия. Сквозная модель предусматривает подготовку отверстия, в которое вставляется шпилька с резьбой, и на нее навинчиваются ручки с двух сторон. При поломке такую ручку следует просто заменить.

Установка нажимной ручки-защелки

Для работы потребуется дрель с набором перьевых сверл, рулетка, карандаш, стамеска.

Инструменты для установки ручки-защелки

Последовательность работ такова:

1. Размечаем место для крепления ручки на выбранной высоте (от 80 до 120 см от пола). Для этого измеряем расстояние от квадрата до лицевой пластины и отмеряем его от края двери. На торце двери на той же высоте отмечаем точку в центре.
2. С помощью дрели и перьевого сверла нужного диаметра готовим отверстия для квадрата и крепежных элементов. Можно сделать одно большое отверстие с помощью коронки, но в некоторых моделях присутствуют дополнительные шурупы, которыми конструкция крепится к дверному полотну, а в этом случае их некуда будет крепить.
3. С помощью стамески делаем углубление для лицевой пластины. Точку на торце предварительно углубляем шилом.
4. Перьевым сверлом диаметром примерно 23 мм делаем отверстие нужной длины под механизм защелки.
5. Ставим защелку на место, крепим лицевую пластину.
6. Устанавливаем квадратный штифт и прикручиваем на него ручки болтами. Ставим декоративное основание и закручиваем стопорный винт.

Составные элементы нажимной ручки с защелкой

1. На коробке делаем отверстие для язычка стамеской (чтобы точно определить место, мажем язычок маслом или зубной пастой и крутим ручку закрытой двери несколько раз). После этого стамеской делаем углубление для ответной планки и прикручиваем шурупами.

Установка ручки-замка

Если устанавливается замок врезной с ручкой, монтаж делают немного по-другому:

1. На торце двери размечаем боковой контур замка. Для этого его можно просто обвести.

Составные элементы врезного замка с нажимной ручкой

1. С помощью дрели и перьевого сверла нужного диаметра делаем круглые отверстия вплотную друг к другу. Глубина должна соответствовать ширине замка. Вынимаем контур стамеской, замок должен полностью входить в отверстие.
2. Стамеской утапливаем лицевую пластину.

Углубления в торце двери под замок и лицевую пластину

1. Делаем отверстия для ручек и замочной скважины.
2. Устанавливаем квадратный штифт и прикручиваем рукоятки.
3. Если основание представляет собой планку, его следует немного утопить.
4. Ответная планка монтируется так же, как и для ручки-защелки, только дополнительно нужно отверстие и для щеколды замка.

Более подробно с процессом врезки ручки-замка можно ознакомиться на видео.

Установка ручки на металлическую дверь

Если уже произведена врезка замка на металлическую дверь, установка ручки не составит труда. Процесс установки будет такой же, как и для деревянной двери, только потребуются специальные инструменты для сверления металла. С отверстиями до 20мм отлично справится сверло по металлу, для отверстий побольше уже потребуется, например, конусное сверло.

Монтаж ручки на металлическую дверь

Установка двусторонней ручки на пластиковую дверь

Пластиковая дверь обычно уже оснащена технологическими отверстиями для крепления ручки. Разбираем ручку: поворачиваем горизонтально декоративную заглушку и откручиваем одну рукоятку. Сначала устанавливается квадрат с укрепленной на нем ручкой, с другой стороны крепится вторая ручка. Выше и ниже центра предусмотрены крепежные болты, которые нужно закрутить. Последним этапом поворачивается в вертикальное положение заглушка, маскирующая крепеж. Можно также своими руками установить замок для пластиковой двери.

Ручка для офисных, балконных и террасных пластиковых дверей

Разновидности, особенности и принцип работы замковых систем

Электромеханические запорные устройства схожи с механическими. Отличает их наличие электрических частей (электродвигателя или соленоида), обеспечивающих блокировку механизма, разнообразие способов разблокировки. Такие замки открываются как обычным ключом, так и другими средствами — магнитной картой, пультом дистанционного управления или набором кодовой комбинации на специальной клавиатуре. По способу установки бывают врезными, накладными:

1. Накладные. Устанавливают с внутренней стороны двери. Часто вместе с ними подключают дополнительные элементы, например, домофон. Обычно монтируют там, где нет возможности произвести врезку.
2. Врезные. Устанавливают внутрь дверного полотна. У них более сложная конструкция, поэтому они считаются высоконадежными. Но обычно стоят дороже, а их монтаж занимает больше времени.

Несмотря на то, что в основном электромеханические замки — универсальные, т.е. подходят для любых дверных изделий (железных, пластиковых, стеклянных, деревянных), бывают модели, предназначенные для установки только на определенные конструкции. Этот момент обязательно нужно уточнять перед покупкой.

Принцип работы

При подаче электричества на электронный блок замка срабатывает выключатель блокировки фиксатора, автоматически отодвигаются ригели. При этом следует вовремя потянуть за ручку, иначе дверь снова закроется.

Особенности электромеханических запорных устройств

Электрозамки с дистанционным способом открывания распространены в частном секторе. Их устанавливают на ворота, калитки, чтобы не выходить постоянно открывать на улицу. А механизм, оснащенный небольшим электродвигателем, даже сам распахнет дверь. Их часто устанавливают на входных дверях подъездов многоквартирных домов. В сочетании с домофонами они способствуют усилению безопасности жильцов.

Учитывая все вышеописанные факты, можно выделить ряд преимуществ электрозамков:

• простота, удобство использования;
• сочетание механических и электрических элементов, которые обеспечивают дополнительную безопасность;
• установка на любые дверные конструкции;
• надежность механизма, большой срок эксплуатации;
• дистанционное управление, позволяющее открывать двери на расстоянии;
• некоторые механизмы при срабатывании не издают шум.

К недостаткам относятся высокая стоимость, возможные сложности при подключении системы. Но, если устанавливать и настраивать строго по инструкции, пользуясь подходящей схемой подключения, с этим справится любой.

Защелка как элемент дверного замка

Существует несколько вариантов исполнения защелки-фиксатора, которая встраивается непосредственно в замочный блок:

• роликовая;
• фалевая;
• магнитная;
• электромеханическая.

Роликовый фиксатор

Защелка в виде подпружиненного ролика — простейший механизм для фиксации створки. Такой фиксатор балконной двери может устанавливаться как непосредственно в корпусе замка, так и монтироваться отдельно, поскольку не имеет механической связи с дверной ручкой.

Механизм состоит из двух частей: основной и ответной. Основная часть, на которой находится ролик, устанавливается на створке, а ответная – на раме. Принцип работы системы очень прост: при закрывании двери ролик попадает в углубление ответной части и удерживается в таком положении под действием пружины. Для открывания балкона достаточно немного потянуть ручку на себя (или толкнуть от себя), чтобы ролик вышел из зацепления.

В некоторой фурнитуре можно регулировать положение ролика, тем самым увеличивая или уменьшая усилие удержания двери в закрытом положении.

Роликовая защелка

Фалевый фиксатор

Принцип работы фалевой защелки-фиксатора для двери балкона практически идентичен роликовому, когда речь заходит о процессе закрывания створки. В этом случае подпружиненный ригель точно также «заскакивает» в углубление ответной части, фиксируя полотно в раме. Однако из-за того что ригель имеет скошенную форму, он не может выйти из зацепления при движении в обратном направлении, как это делает ролик.

Чтобы открыть балкон, необходимо прибегнуть к помощи дверной ручки, при нажатии которой ригель прячется в тело замка. Такой механизм вынуждает использовать двойную ручку, монтируемую с двух сторон балконного блока. В противном случае открыть дверь можно только со стороны комнаты.

Фалевая защелка

Магнитный фиксатор

Встроенная магнитная защелка на балконную дверь – сравнительно новое решение, которое изначально применялось только в межкомнатных конструкциях. В таком механизме ригель и ответная часть являются магнитами. В закрытом положении двери магниты оказываются в непосредственной близости друг от друга, и ригель за счет образовавшегося магнитного поля притягивается к «ответке». Чтобы вернуть его в исходное положение и открыть балкон, как и в случае с фалевым механизмом, необходимо нажать ручку.

Чтобы магниты притягивались, они должны обладать обратной полярностью. Это нужно учитывать при самостоятельном изготовлении магнитной защелки.

Одно из преимуществ фиксаторов магнитного типа — бесшумность, о которой заявляет практически каждый производитель. В реальности же все не так радужно. Во многих моделях магниты при срабатывании имеют физический контакт, из-за чего происходит характерный щелчок, который не услышать достаточно сложно.

Магнитная защелка

Электромеханический фиксатор

Электромеханическая защелка для балконных дверей применяется не так часто, как остальные варианты, ввиду своей дороговизны и необходимости установки дополнительного блока питания. Фиксатор удобен в управлении и, кроме того, выполняет функцию запорного элемента.

Изделие состоит из механической части, которая представляет собой обычный скошенный ригель, и электромеханической «ответки». Именно последняя считается основным компонентом замка, управляя запором и отпиранием створки. Ответная часть, устанавливаемая на раме, снабжена подвижным элементом, который приводится в действие электромагнитной катушкой. Когда ригель заходит в «ответку», он блокируется и остается в таком положении до тех пор, пока на катушку не поступит сигнал для разблокировки дверей.

Управление электромагнитом может осуществляться от кнопки, дистанционного пульта или кодового замка. Для балконов обычных квартир такая система может показаться слишком сложной, однако в офисных помещениях или, например, на секретных объектах с высоким уровнем безопасности электромеханические защелки-фиксаторы – не редкость.

Электрозащелка с управляемым запором

Задвижные защелки

Такая конструкция объединяет функции защелки и ригеля без дверной ручки. Принцип действия прост — потянул за рычаг, створка открылась, отпустил — закрылась. Открыть замок с таким механизмом защелки снаружи можно исключительно ключом, а изнутри — с помощью вертушка или рычага.

Такой механизм всегда оснащается фиксатором, который в открытом положении может удерживать ригельный механизм внутри замка. Зафиксировав ригель внутри замка, можно беспрепятственно входить/выходить из помещения. Это удобно, но фиксации полотна в прикрытом положении створки не происходит — дверь может самопроизвольно открыться в любой момент.
